项目名称：永磁变频节能空压机在机械制造行业的应用-万拓

项目现状：常州某机械制造公司原先使用一台康普艾R216/09A螺杆空压机，排气量为20.2 m3/min，功率为132KW，额定排气压力为0.9Mpa，出厂日期为2003年。客户这台设备因电气故障找到我们公司，公司客服了解相关信息后将信息转给服务经理杨工，10分钟后杨工便回电给客户做进一步沟通。在了解相关信息后杨工带上空压机能效测试仪及电气检测设备1小时内赶到客户现场。经过仔细检查，很快便找到问题并使设备恢复运转。因客户这台设备使用年限较长，这台空压机为普通工频空压机，且客户实际使用压力只需要0.65Mpa，但设定加载压力为0.8Mpa，卸载压力为0.9Mpa，这中间存在较大的能源浪费。在征得客户同意后，杨工用空压机能效测试仪对这台空压机进行实际能效测试，不测不知道，这一测客户都吓到了，能效已经高过三级能效标准不少，实实在在的一个电老虎。

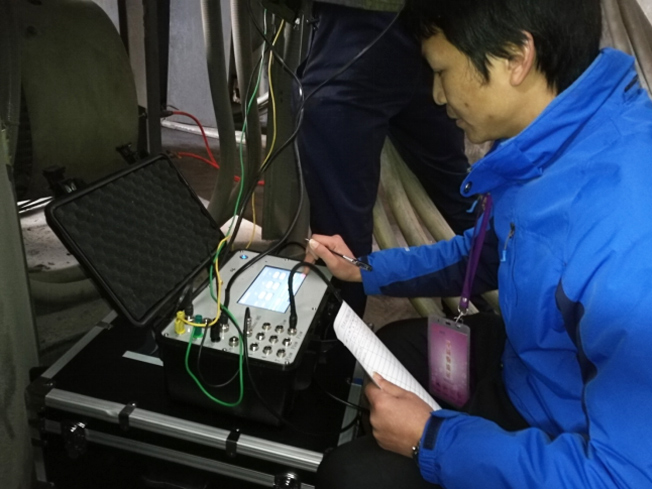

能效测试现场

根据现场测试数据进行节能计算：

132KW螺杆空气压缩机国家能效标准《GB19153-2009 容积式空气压缩机能效限定值及能效等级》：

说明：1、T表示国家限定值，超过此值国家限定使用；

2、一列为功率，二列为能效等级，第三列为0.7Mpa水冷，第四列为0.7Mpa风冷，第五列为0.8Mpa水冷，第六列为0.8Mpa风冷，第七列为1.0Mpa水冷，第八列为1.0Mpa风冷，第九列为1.25Mpa水冷。

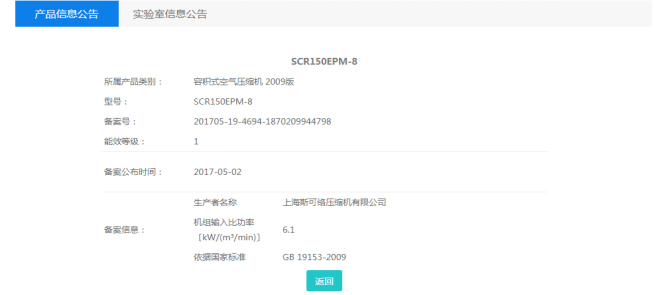

中国能效标识网查询到斯可络SCR150EPM-8能效数据

110KW螺杆空气压缩机国家能效标准《GB19153-2009 容积式空气压缩机能效限定值及能效等级》：

说明：1、T表示国家限定值，超过此值国家限定使用；

2、一列为功率，二列为能效等级，第三列为0.7Mpa水冷，第四列为0.7Mpa风冷，第五列为0.8Mpa水冷，第六列为0.8Mpa风冷，第七列为1.0Mpa水冷，第八列为1.0Mpa风冷，第九列为1.25Mpa水冷。

斯可络SCR150EPM-8超能永磁变频空压机能效优于国家能效

同时，公司杨工在车间观察了一下客户压缩空气管道，也发现了一些问题。客户车间管道总长度超过300米，使用的是DN50管作为主管道，并且没有做回形环网设计，空压机端出口压力0.9Mpa时客户现场末端用气点压力只有0.55Mpa，前端压力也只达到0.7Mpa,整个压缩空气管网压损很大，我们知道压力每增加0.1Mpa，能耗增加7%，因此客户压缩空气管网增加了差不多30%的能耗。另外客户管道施工很不规范，支管并未按照标准施工，一是存在较大的安全隐患，二是会因冷凝水对设备产生较大的影响。向客户询问时客户验证了二点，每天下午用气点喷出很多水，气缸和电磁阀经常需要维修更换。杨工依据以下标准对客户空压机房，车间管道进行了重新设计。

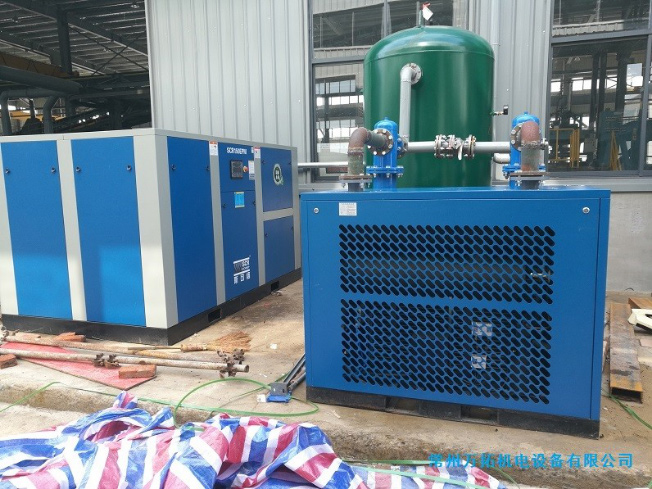

客户现场安装图

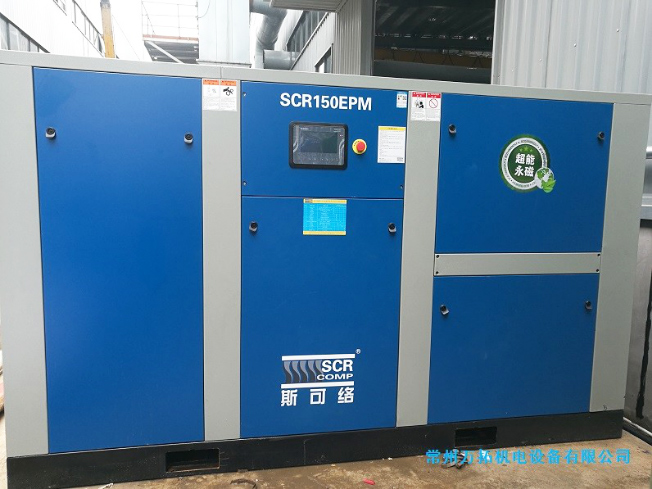

客户现场安装图

常州万拓机电设备有限公司致力于螺杆式空压机及压缩空气后处理的销售、维修保养、与安装公司长期合作开展压缩空气管道设计、安装及报检业务，同时提供空压系统评估及节能改造的公司。公司秉承敬业的服务理念，为客户提供全面的技术支持。服务热线：400-881-8068
